Tự động chuyển nguồn 3 vị trí – Giải pháp tối ưu cho hệ thống điện dự phòng đa nguồn
Hạng mục | Thông số |
---|---|
Model | HAT553KM |
Nguồn cấp điều khiển | DC 8V ~ 35V |
Dòng tiêu thụ | < 3W |
Loại hệ thống điện hỗ trợ | 3 pha 4 dây hoặc 1 pha 2 dây (tự động nhận dạng) |
Điện áp đầu vào | 0 – 400VAC (L-N), 0 – 693VAC (L-L) |
Tần số điện áp | 45 – 65Hz (tự nhận 50Hz hoặc 60Hz) |
Ngõ vào số (Digital Inputs) | 8 ngõ vào (Dry contact, lập trình được chức năng) |
Ngõ ra Relay | 6 relay lập trình chức năng + 1 relay điều khiển Start Gen |
Cổng truyền thông | RS485 (giao thức Modbus RTU) |
Hiển thị | Màn hình LCD đồ họa + LED trạng thái nguồn và ATS |
Lưu trữ sự kiện | 150 sự kiện (Event History) |
Chế độ chuyển nguồn | Hỗ trợ chuyển 2 vị trí (O-M-G) và 3 vị trí (O-M-G-L hoặc O-G-M) |
Kích thước (WxHxD) | 197.3 x 149.3 x 44.5 mm |
Lắp đặt | Gắn mặt tủ (Panel mount) |
Nhiệt độ làm việc | -30°C ~ +70°C |
Tiêu chuẩn EMC | Đạt chuẩn IEC/EN, CE Marking |

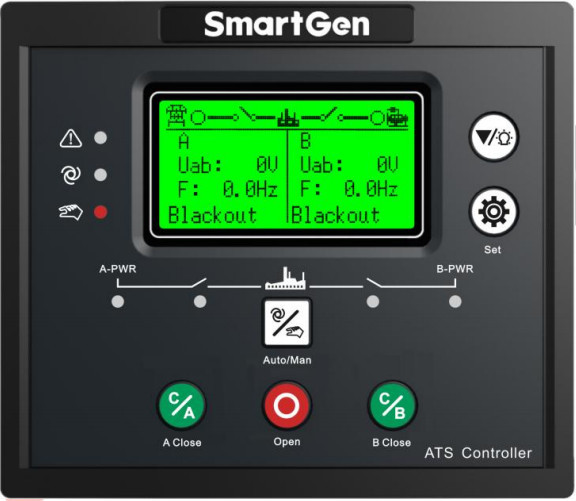

Bộ điều khiển HAT553KM là phiên bản nâng cao của HAT552KM, hỗ trợ ATS 3 vị trí chuyển mạch (Mains – Generator – Load), phù hợp với tủ ATS có công tắc ba vị trí cơ khí hoặc motor điều khiển:
Tự động giám sát nguồn điện lưới (Main) và máy phát (Gen)
Khi lưới điện mất: khởi động máy phát → chuyển sang nguồn Gen
Khi điện lưới phục hồi ổn định: chuyển ngược về nguồn Main → tắt máy phát
Có thể cấu hình thời gian delay cho khởi động, đóng tải, tắt máy
Cho phép người vận hành chọn nguồn, bật máy phát bằng công tắc
Thường dùng trong bảo trì hoặc kiểm tra hệ thống
Cho phép khởi động máy phát và kiểm tra ATS mà không cần mất điện lưới
Kiểm thử an toàn định kỳ hệ thống điện dự phòng
HAT553KM hỗ trợ cả hai chế độ:
Chuyển nguồn hai vị trí: Main – Gen (thường dùng cho ATS truyền thống)
Chuyển nguồn ba vị trí: Main – Gen – Load (hoặc Main – Load – Gen), phù hợp tủ ATS cơ khí motor 3 vị trí
Smartgen HAT553KM tích hợp đầy đủ các tính năng bảo vệ nguồn điện, cảnh báo và ghi nhận sự cố, giúp hệ thống vận hành an toàn – thông minh – ổn định:
Bảo vệ quá áp, thấp áp điện lưới và điện máy phát
Giám sát tần số vượt ngưỡng (cao hoặc thấp)
Cho phép thiết lập dải điện áp và tần số phù hợp với từng hệ thống
Mất pha, đảo pha, lệch pha
Bảo vệ tải và nguồn khỏi các sự cố điện xoay chiều phổ biến
Cảnh báo lỗi khởi động máy phát
Giới hạn số lần khởi động lại
Tự động tắt máy phát nếu chạy không tải quá lâu (optional)
Ghi lại tối đa 150 sự kiện (event history)
LED trạng thái trực quan báo nguồn điện, trạng thái ATS và lỗi
Cảnh báo bằng relay lập trình khi phát hiện lỗi
Smartgen HAT553KM là bộ điều khiển lý tưởng cho các hệ thống ATS yêu cầu chuyển nguồn ba vị trí hoặc các tủ ATS cơ khí truyền động motor. Phù hợp dùng trong:
Trung tâm dữ liệu, hệ thống CNTT
Nhà máy sản xuất quy mô vừa và lớn
Hệ thống điện lưới kết hợp nhiều nguồn (EVN + Máy phát)
Tòa nhà văn phòng, khách sạn, bệnh viện
Hệ thống điện viễn thông, trạm phát sóng
✅ Điều khiển linh hoạt 2 hoặc 3 vị trí chuyển nguồn
✅ 8 ngõ vào – 6 ngõ ra lập trình được, phù hợp cho nhiều cấu hình ATS
✅ Hiển thị LCD hiện đại + LED báo trạng thái rõ ràng
✅ Kết nối RS485 – Modbus RTU, dễ tích hợp BMS, SCADA
✅ Bảo vệ điện áp, tần số, pha toàn diện
✅ Hỗ trợ điều khiển từ xa, test máy phát không tải
✅ Thiết kế bền bỉ, chịu nhiệt độ rộng, đạt chuẩn công nghiệp quốc tế
