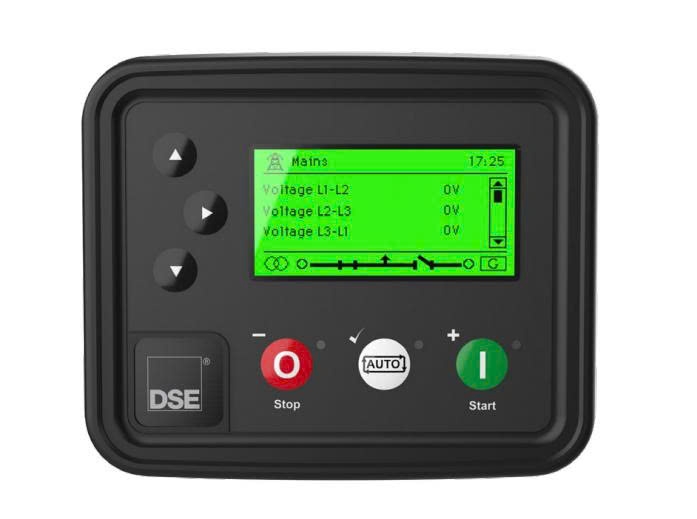

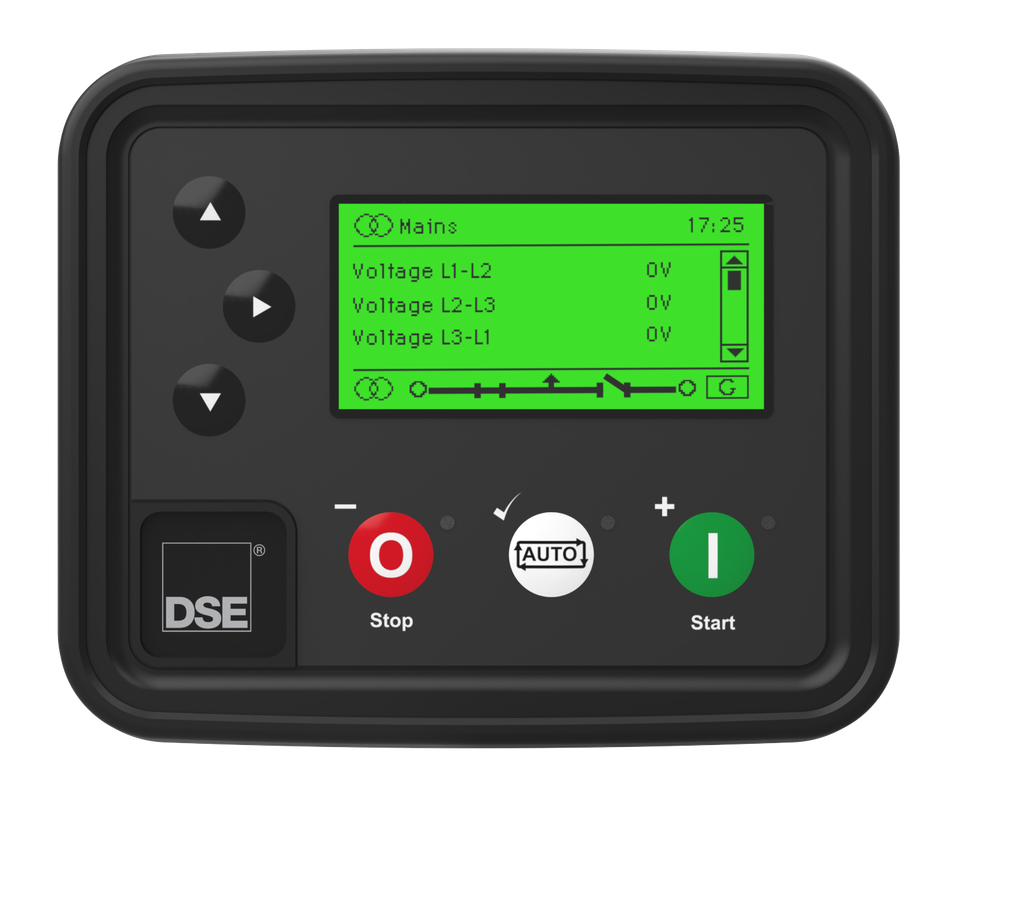

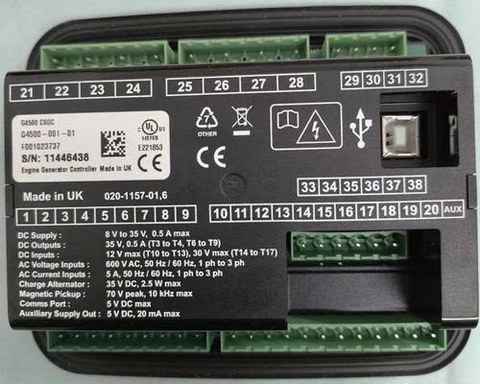

Có chính sách giảm giá cho đại lýDSE G4501-01 là bộ điều khiển máy phát điện thuộc dòng DSEG4500 của Deep Sea Electronics (DSE), được thiết kế cho hệ thống một máy phát điện với hai lựa chọn cấu hình Remote Start (RS) hoặc Automatic Mains Failure (AMF).
Thiết bị hỗ trợ giám sát điện áp, dòng điện, tần số, công suất của máy phát, đồng thời theo dõi các thông số quan trọng của động cơ. DSE G4501-01 hỗ trợ kết nối động cơ điện tử thông qua CAN J1939, đồng thời được trang bị USB và RS485 cách ly để cấu hình và giao tiếp với các hệ thống bên ngoài.
Với thiết kế nhỏ gọn, nhiều ngõ vào/ra và khả năng cấu hình linh hoạt, Deepsea G4501-01 phù hợp cho các hệ thống máy phát điện cần điều khiển tự động, giám sát và bảo vệ trong một thiết bị duy nhất.
DSE G4501-01 là bộ điều khiển máy phát điện đơn thuộc dòng DSEG4500, có thể cấu hình cho hai chế độ chính:
Bộ điều khiển có khả năng giám sát máy phát, động cơ và các thiết bị đóng cắt liên quan. Ở chế độ AMF, thiết bị có thể giám sát cả điện áp máy phát và điện áp điện lưới.
| Thông số | Giá trị |
|---|---|
| Model | DSEG4501 / G4501-01 |
| Hãng sản xuất | Deep Sea Electronics (DSE) |
| Loại | Compact Single Genset Controller |
| Chế độ | Remote Start / AMF |
| Điện áp nguồn DC | 8 – 35 VDC |
| Đo điện áp | 3 pha + Neutral |
| Điện áp pha – Neutral | 15 – 415 VAC |
| Điện áp pha – pha | 25 – 720 VAC |
| Dải tần số | 3,5 – 75 Hz |
| Đo dòng CT | 0 – 5 A |
| Ngõ vào analog | 3 |
| Ngõ vào digital | 4 |
| Ngõ ra digital | 6 |
| CAN | 1 cổng |
| USB | 1 cổng USB-B |
| RS485 | 1 cổng, cách ly |
| Kích thước | 142,6 × 118,6 × 48,5 mm |
| Kích thước khoét tủ | 118 × 92 mm |
| Bảo vệ mặt trước | IP65 |
| Nhiệt độ hoạt động | -30°C đến +70°C |
Các thông số trên được đối chiếu theo Data Sheet DSEG4500/DSEG4501 của Deep Sea Electronics.
DSE G4501-01 có thể được cấu hình cho hệ thống Remote Start hoặc AMF.
Ở chế độ Remote Start, bộ điều khiển có thể nhận yêu cầu khởi động từ tín hiệu bên ngoài, digital input, Modbus control hoặc các chức năng điều khiển được cấu hình trên thiết bị.
Ở chế độ AMF, bộ điều khiển giám sát nguồn điện lưới và máy phát. Khi phát hiện tình trạng điện lưới không đạt yêu cầu theo cấu hình, hệ thống có thể thực hiện trình tự khởi động máy phát và chuyển tải theo thiết kế của hệ thống ATS.

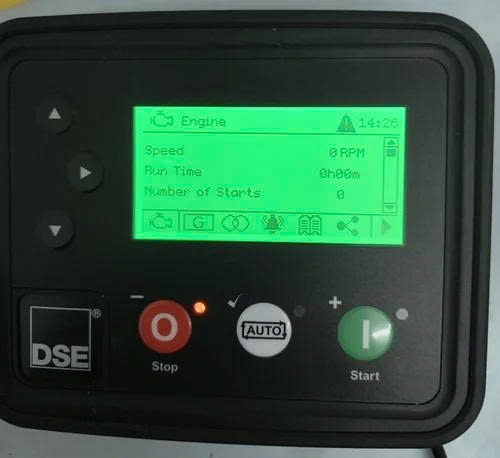

DSE G4501-01 cho phép người vận hành theo dõi nhiều thông số quan trọng của tổ máy.
DSE G4501-01 hỗ trợ giám sát động cơ thông qua tín hiệu cảm biến truyền thống hoặc thông qua CAN J1939 đối với động cơ điện tử.
Một trong những ưu điểm của DSE G4501-01 là khả năng kết nối với ECU/ECM của động cơ thông qua chuẩn CAN J1939.
Kết nối CAN giúp bộ điều khiển thu thập dữ liệu vận hành và thông tin chẩn đoán trực tiếp từ hệ thống điều khiển điện tử của động cơ, giảm nhu cầu sử dụng nhiều dây tín hiệu cảm biến riêng biệt.
DSE G4501-01 cũng hỗ trợ động cơ không điện tử thông qua các tín hiệu đầu vào và tín hiệu tần số máy phát theo cấu hình.
Lưu ý: Tài liệu DSE được sử dụng làm cơ sở cho bài viết không liệt kê cụ thể danh sách thương hiệu động cơ tương thích, vì vậy không nên cố định danh sách Cummins, Perkins, Volvo Penta, Mitsubishi... nếu chưa kiểm tra theo từng động cơ và cấu hình thực tế.
DSE G4501-01 có thể được cấu hình để đáp ứng các phương thức điều khiển khác nhau của hệ thống máy phát.
Sử dụng khi máy phát được yêu cầu khởi động bằng tín hiệu điều khiển bên ngoài hoặc tín hiệu được cấu hình trong bộ điều khiển.
Sử dụng cho hệ thống máy phát dự phòng có nguồn điện lưới. Bộ điều khiển giám sát nguồn lưới và thực hiện trình tự khởi động máy phát khi nguồn điện lưới gặp sự cố theo các ngưỡng đã cài đặt.
Bộ điều khiển hỗ trợ các thao tác vận hành và kiểm tra máy phát thông qua giao diện phía trước tùy theo cấu hình hệ thống.
DSE G4501-01 tích hợp nhiều chức năng giám sát và bảo vệ nhằm hạn chế các tình trạng vận hành bất thường của động cơ và máy phát.
Các chức năng bảo vệ và cảnh báo có thể bao gồm:
Các chức năng bảo vệ cụ thể phụ thuộc vào cấu hình và thiết lập của từng hệ thống. DSE G4501-01 cũng hỗ trợ các chức năng chẩn đoán DM1/DM2 đối với động cơ điện tử tương thích.

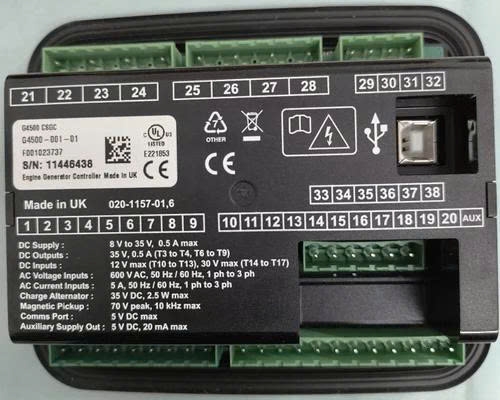

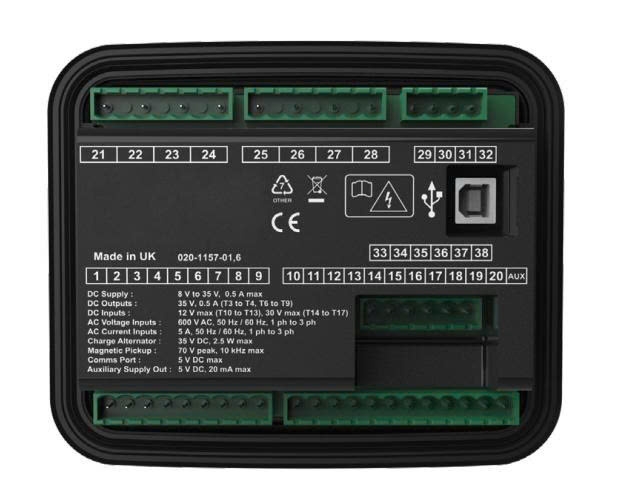

DSE G4501-01 được trang bị các giao tiếp phục vụ cấu hình, kết nối động cơ và truyền dữ liệu:
Điểm đáng chú ý của G4501-01 là cổng RS485 được cách ly hoàn toàn, giúp phiên bản này phù hợp với các hệ thống yêu cầu giao tiếp RS485.
So với G4500-01, phiên bản G4501-01 được trang bị thêm RS485 cách ly.
Điều này giúp DSE G4501-01 có thêm lựa chọn khi kết nối với các thiết bị giám sát, hệ thống điều khiển hoặc thiết bị truyền thông sử dụng giao tiếp RS485.
Khi triển khai Modbus hoặc hệ thống giám sát bên ngoài, cần cấu hình đúng thông số truyền thông và kiểm tra khả năng tương thích của thiết bị kết nối.
DSE G4501-01 được cấu hình thông qua phần mềm DSE Configuration Suite. Người dùng có thể thiết lập các thông số vận hành, ngõ vào, ngõ ra, chức năng bảo vệ, thông số động cơ và các chức năng điều khiển phù hợp với từng hệ thống máy phát.
Việc cấu hình đúng giúp bộ điều khiển hoạt động phù hợp với loại động cơ, đầu phát, ATS và sơ đồ điện thực tế của tổ máy.
| Tiêu chí | DSE G4500-01 | DSE G4501-01 |
|---|---|---|
| Loại | Compact Single Genset Controller | Compact Single Genset Controller |
| Remote Start | Có | Có |
| AMF | Có | Có |
| CAN J1939 | Có | Có |
| USB | Có | Có |
| RS485 | Không | Có |
| RS485 cách ly | Không | Có |
| Ngõ vào digital | 4 | 4 |
| Ngõ vào analog | 3 | 3 |
| Ngõ ra digital | 6 | 6 |
| Ứng dụng | Máy phát đơn | Máy phát đơn cần RS485 |
Điểm khác biệt quan trọng giữa hai phiên bản là RS485 cách ly trên G4501-01. Theo tài liệu DSE, G4501-01 được xác định là phiên bản Compact Single Genset Controller with RS485.
DSE G4501-01 phù hợp cho các hệ thống máy phát điện đơn cần điều khiển tự động, giám sát và bảo vệ.
Một số ứng dụng tiêu biểu:
Việc lựa chọn và cấu hình thiết bị cần dựa trên sơ đồ điện, loại động cơ, đầu phát, ATS và yêu cầu điều khiển cụ thể của từng hệ thống.
Có. DSE G4501-01 có thể được cấu hình cho chế độ Automatic Mains Failure (AMF) để giám sát nguồn điện lưới và điều khiển trình tự khởi động máy phát khi nguồn lưới gặp sự cố.
Có. Bộ điều khiển có cổng CAN để kết nối với ECU/ECM của động cơ điện tử sử dụng giao thức J1939.
Có. Đây là điểm khác biệt quan trọng của G4501-01. Thiết bị được trang bị RS485 cách ly hoàn toàn.
Có. Thiết bị được trang bị USB-B để kết nối và cấu hình bộ điều khiển.
Có. DSE G4501-01 hỗ trợ cả động cơ điện tử thông qua CAN J1939 và động cơ không điện tử sử dụng các tín hiệu cảm biến/tín hiệu tần số phù hợp.
Điểm khác biệt chính là G4501-01 được tích hợp thêm cổng RS485 cách ly, trong khi G4500-01 không có giao tiếp RS485 này.
